SI 4000-P

Unser Kuvertiersystem SI 4000-P

a) mögliche Funktionen der SI 4000-P

Sammeln + Zusammentragen + Falzen + Beilagenzuführung + Händische Sonderbeilage + Kuvertieren + Verschließen der Kuverts -------------------------------- = 1 Arbeitsgang

b) Wichtige Merkmale der SI 4000-P

• Bedienung per Quickstart möglich
• "Tagespost-Funktion”
• bis zu 3.000 Einfachkuvertierungen/h in C4-Kuverts (3.600 KS/h bei C5-Kuverts)
• 24 verschiedene Arbeitsprogramme abspeicherbar
• einfachste Material- und Dickeneinstellung
• 6 intelligente Zuführungen für Blattware (Postkarte -> DIN A4) (ungeheftet)
• 1 automatische Zuführstation für dicke Beilagen (Hefte)
• bis ca. 50 DIN A4-Seiten 80 Gramm ~ 8 mm Materialstärke
• max. Kapazität in den Dokumentenschächten: ca. 250 Blatt (DIN A4)
• max. Kapazität des Bookletfeeder: ca. 150 mm
• max. Kapazität in der Kuvertstation: ca. 150 mm Umschläge
• Verarbeitung von bis zu 25 Teilen aus dem Tower-Feeder
• permanentes Nachlegen der Booklets und Kuverts möglich
• max. Falzkapazität 8 Blatt auf DL-Größe (DIN A4- 80 gr./m⊃2;)
• alle Kuvertformate von C6/5 bis B4
• Vollautomatische Doppel- und Fehlblattkontrolle
• Optimale Bedienerführung durch Displayanzeige in Klartext
• Stückzähler (rückstellbar), Vorwahlzähler, Blattvorwahl
• Wechselschaltung (Kaskade) aus dem Tower-Feeder
• max. Kuvertfüllstärke 12 mm
• Mögliche Falzarten: Einfachfalz, Wickelfalz, Zickzackfalz
• Auslösung durch Fußschalter möglich
• empfohlenes max. Kuvertierungsvolumen pro Monat: 250.000
• Abstapeln von bis zu 2.500 Kuverts (bei C5-Größe)
• Briefschließung mit getrennten Wasserkreislauf für Frisch- und Brauchwasser
• Optional: Optische Merkmalserkennung (OME)

c) Das Bedienfeld der SI 4000-P

Die 6 Bedien- und Programmiertasten der SI 4000-P: Mit diesen 6 Tasten können Sie alle Funktionen ausüben. Durch die Bild und Textunterstützung kann nach kurzer Einführung jeder die Maschine starten, bedienen, neue Jobs anlegen, alte verändern oder löschen! Die SI 4000-P verfügt über 24 Jobspeicherplätze. Über die Displaysteuerung wird bestimmt wieviele Blätter aus welcher Zuführung wo im Kuvert zu liegen haben.

d) Die einzelnen Module der SI 4000-P

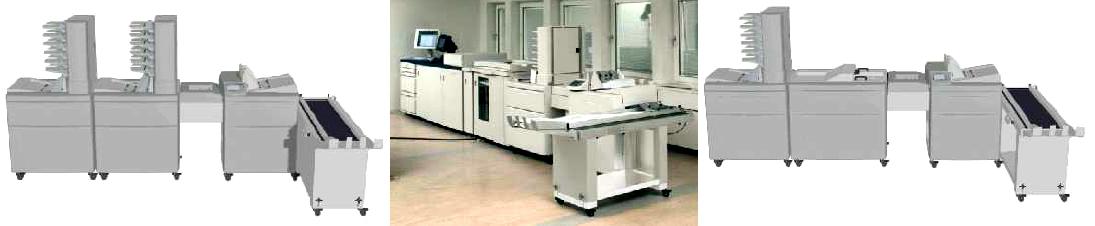

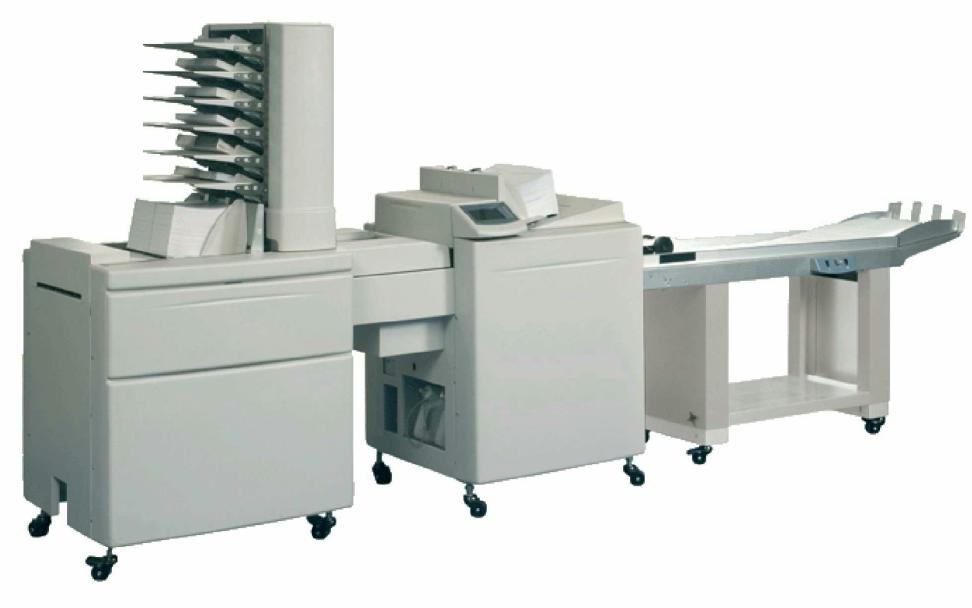

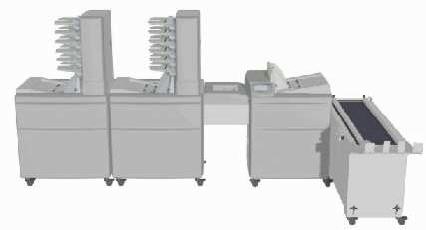

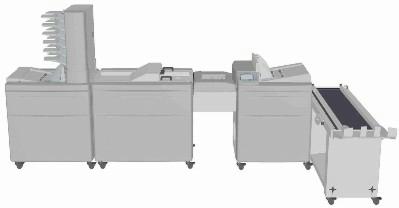

Die SI 4000-P ist ein modulweise ausbaubares Kuvertiersystem, welches vom einfachen Handanlage-Kuvertiersystem zur hochintelligenten Verpackungsstraße ausgebaut und jederzeit erweitert werden kann.

Kuvertierbasis - SI 4000-P

Herz- und Steuermodul des Gesamtsystems mit großem Display und Kuvertanleger, ist die Kuvertiermaschinenbasis der SI 4000-P.
Sie ist fähig, bis zu 12 mm dickes Material (Beilagen, Prospekte, Briefe, CD´s usw.) zu kuvertieren. Hierbei kann sie alle Umschlaggrößen von B4 bis DIN Lang (110x229mm) verarbeiten. Sie besitzt als einzige Maschine in Ihrer Leistungsklasse die Fähigkeit, Umschläge sowohl über die kurze als auch über die lange Laschenkante befüllen zu können.

Ob Handanlage, Fußschalterauslösung oder online mit automatischen Zuführungen, alle Varianten sind auch nachträglich anbaubar. Die große Anzeige mit ihren leicht zu verstehenden Menüs ist einfach zu bedienen. Per Tastendruck stellt sich die Kuvertierbasis über Stellmotoren auf unterschiedliche Formate und Jobs ein. Kuvertbreite und Kuvertdicke sind sehr einfach zu justieren.
Der Umschlaganleger hat eine maximale Füllhöhe von bis zu 150 mm. Durch den Abzug von unten können Kuverts permanent nachgefüllt werden. Das Schließsystem hat einen zusätzlichen Schmutzwassertank, in dem das mit Leim verschmutzte Schließwasser ausgespült wird.
Alle nachgeschalteten Module werden über die Zentraleinheit an der Basis aktiviert und gesteuert! Abschaltung bei voller Kuvertablage!!

Mailfeeder - MF 4000

Der MF 4000 Mailfeeder ist die Grundzubringereinheit. Das modulare System erlaubt Ihnen durch die Verwendung des MF 4000, den Towerfeeder TF 4000 (6-Stationen-Feeder) und den Bookletfeeder BF 4000 (bis 8 mm) hinzuzufügen.
Diese Kombination erlaubt Ihnen, das Kuvertiersystem nach Ihren Bedürfnissen anzupassen und auszubauen. Dadurch können Sie vollautomatisch mehrere Einzelblatt-Dokumente und Broschüren von einer Gesamtmaterialstärke von bis zu 12 mm vollautomatisch in die Umschläge kuvertieren.

Accumulator - AC 4000

Wem eine Anlage mit einem Feed- & Sammelturm sowie einem Bookletfeeder nicht ausreicht, der kann durch den Ausbau des Accumulator AC 4000 das Kuvertiersystem noch weiter ausbauen. Ein zweiter Turm oder/und Bookletfeeder oder der Onlineanschluß von Drucksystemen oder anderen Zuführmodulen ist dann kein Problem.

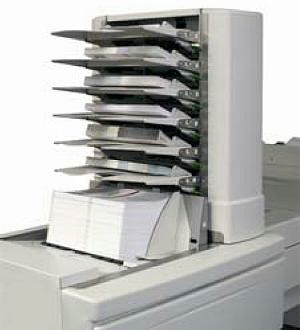

Towerfeeder - TF 4000

Eine Papierzuführung vom Feinsten.

Ihre Möglichkeiten:

• 6 Papierzuführungen verarbeitbare Papierqualitäten
• von 80 g/qm; bis zu 240 g/qm;
• selbst gefalztes Material oder Rückantwortkuverts
• Kaskadenmodus über alle Ebenen
• Mehrfachabzug aus allen Stationen
• 28 mm hohe Zuführkapazität je Station
• bis zu max. 60 Blatt zusammensortier- und kuvertierbar
• automatischer Fachaufzug für das leichte befüllen der
• Zuführstationen

Die Sicherheiten je Station:

• 5 breite Abzugswalzen
• individuell einstellbarer Anpressdruck und Anpresswinkel
• permanente elektronische Einzel- und Fehlblattkontrolle (mit Papierlängen und Papierdickenprüfung)

Bookletfeeder - BF 4000

Ein echter Feeder für alles was "dick" ist! Der BF 4000 kann Einzelteile von einer Stärke von bis zu echten 8 mm Dicke vereinzeln und zuführen.
Dem Bookletfeeder ist es egal, ob Sie Plastikkarten, CD´s oder DVD im Softcase, Zeitungen, Broschüren mit oder ohne Abheftösen, hochglänzende oder matte Materialien, Mousepads, Karten aller Art bis zu Landkarten, gefalzte - mehrere zusammengefalzte Blätter oder einfach nur einen 80 g/qm; Brief vom 150 mm Stapel verarbeiten wollen.

Natürlich wird der Arbeitsprozess elektronisch mit unserer Längen- und Dickenüberprüfung
überwacht. Ihnen ist eine Broschüre zu wenig? - Dann können Sie über Mehrfachabzug auch mehrere Teile verarbeiten - bis zu max. 25 Stück, aber natürlich nicht mehr, wie max. 12 mm Gesamtmaterialstärke.
Die Zuführkapazität beträgt 150 mm.
Durch den Abzug von unten, kann während dem Kuvertiervorgang permanent Material nachgelegt werden. Die Materialgröße und -stärke wird mechanisch eingestellt. Dies ist allerdings äußerst leicht und schnell erledigt.

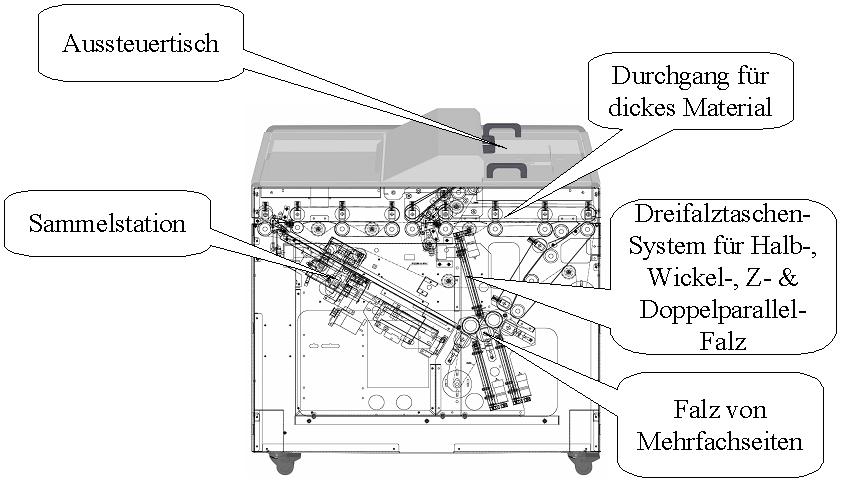

Falzmodul - FA 4000

Unser neu entwickeltes Falzmodul arbeitet mit 3 Falztaschen

Das integrierte Falzmodul FA 4000 kann Formulare von DIN A4 bis DIN A3 Größe falzen. Durch die 3 Metall-Falztaschen sind alle Standardfalze machbar: Halbfalz, Wickelfalz, Z-Falz und Doppelparallelfalz!
Die FA 4000 faltet von 1-10 Blatt 80 g/qm; Qualität. Sie besteht nicht nur aus dem reinen Falzmodul, sondern hat ein Aussteuerfach für unvollständige Sätze, ein Sammelfach für Mehrfachblätter vor dem Falzen und eine Übergabeeinheit für "nicht-zu-falzendes" Material.

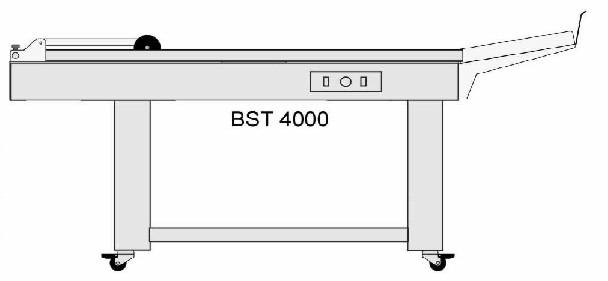

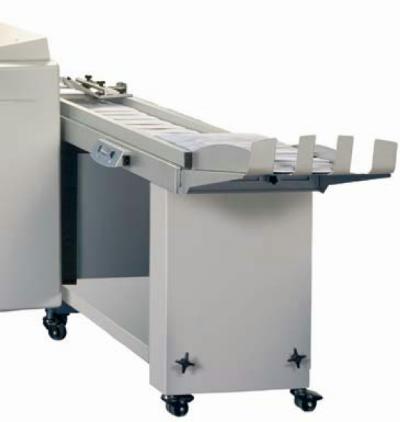

Schuppenablage - BST 4000

Die BST 4000 - unsere zum System gehörende Schuppenablage - ist ein hoher Kapazitätsstapler, der dazu fähig ist, all die verschiedenen Kuvertgrößen abzustapeln.
Die Zugkraft des Bandes kann auch die schweren Kuverts sauber ablegen.

Das Band ist fotozellengesteuert, und hat eine regelbare Geschwindigkeit und einen regelbaren Nachlauf. Sie kann Stapel von bis zu 2.500 Umschlägen (C5) ablegen. Das Band kann inline, offline, links oder rechts abgewinkelt aufgestellt werden. Zur optimalen Anpassung ist es (mechanisch) höhenverstellbar (von 635 bis 1.060 mm).

e) Technische Daten der SI 4000-P

SI 4000-P (Kuvertierbasis)

MF 4000 (Mailfeeder)

AC 4000 (Accumulator)

TF 4000 (Towerfeeder)

BF 4000 (Bookletfeeder)

BST 4000 (Schuppenablage)

FA 4000 (Falzmodul)

• Alle Zuführungen sind variabel auf Ihr Material einstellbar!
• Jede Funktion, Aufgabenstellung, Konfiguration wird zentral an der Basis eingestellt!
• Das SI 4000-P Kuvertiermaschinensystem ist jederzeit erweiter- und ausbaubar!
• Geschwindigkeiten, Formularbreiten- und Längen auf allen Transportwegen stellt das System vollkommen selbständig ein!
